外歯車(奇数歯)の小径測定
外歯車(奇数歯)の小径測定

外歯車(奇数歯)の小径測定(谷底径)

奇数歯の小径測定は谷の対角に山があるため直径を直接測れません。片側1点と対角側2点の3点測定で谷の底3ヶ所を捉えてマスタとの比較測定を行います。

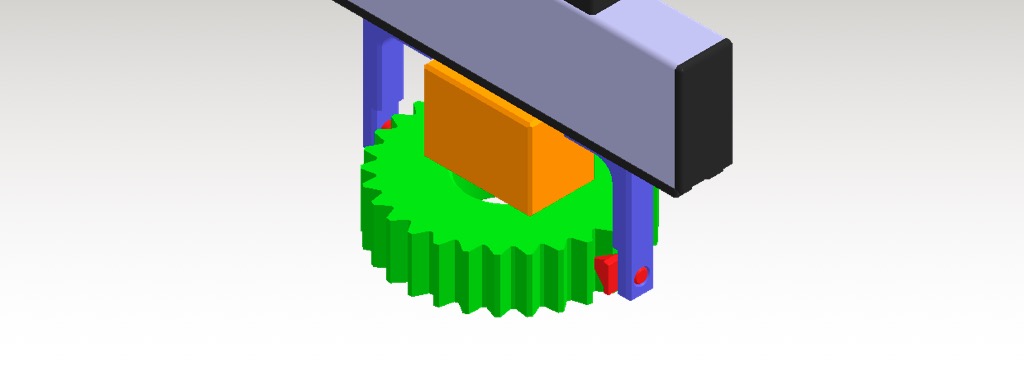

外奇数歯小径3点測定イメージ

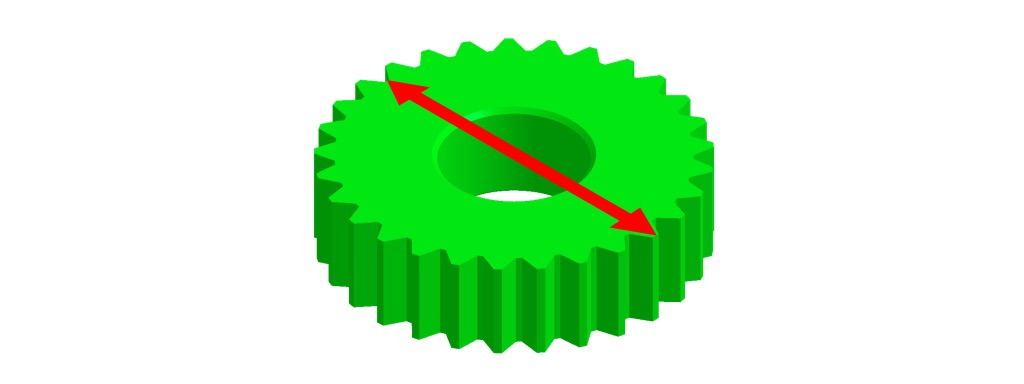

ワークイメージ

ワークイメージ
ワークイメージ

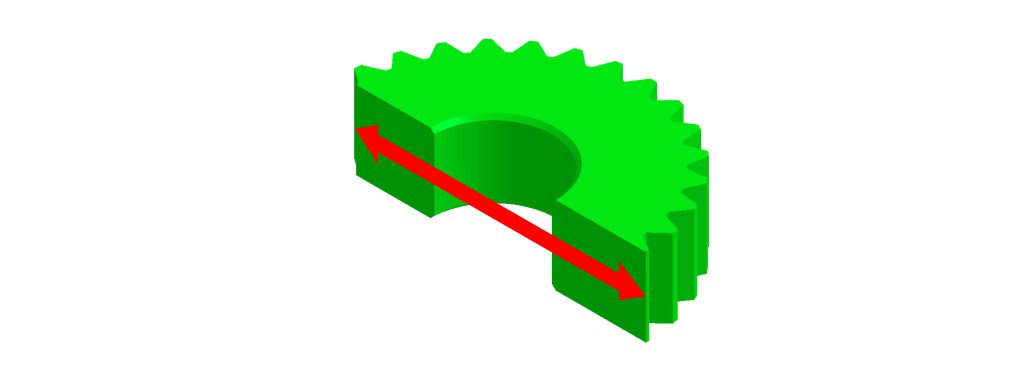

断面

断面
断面

奇数歯外歯車の小径(歯の谷底)を測定します。
奇数歯は谷の対角に山があるため直径を直接測れません。
測定は片側の谷の底に当て、反対側を山ではなく
山両側の谷の底に当てる3点測定で行います。
内径マスタでゼロセットして製品を測り、マスタとの差を確認します。
直径に対し3点測定は2等辺三角形の垂線長さを捉えています。
この違いは換算表や演算式デジマチックインジケータで直径に換算します。

セットイメージ

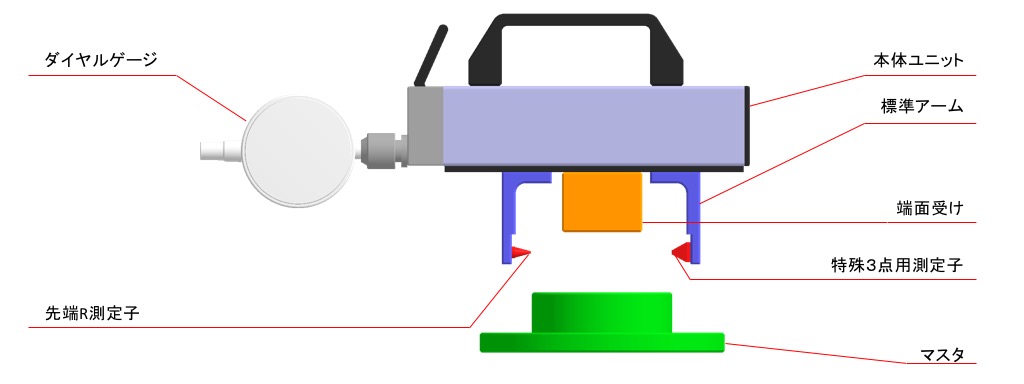

セット詳細

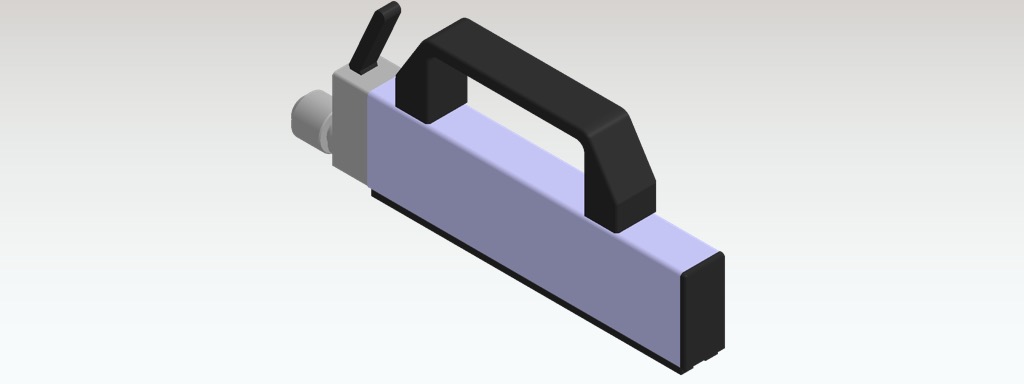

本体ユニット

外径測定用ユニット「NMP CEF-150-C」を使用します。

本体ユニット
本体ユニット

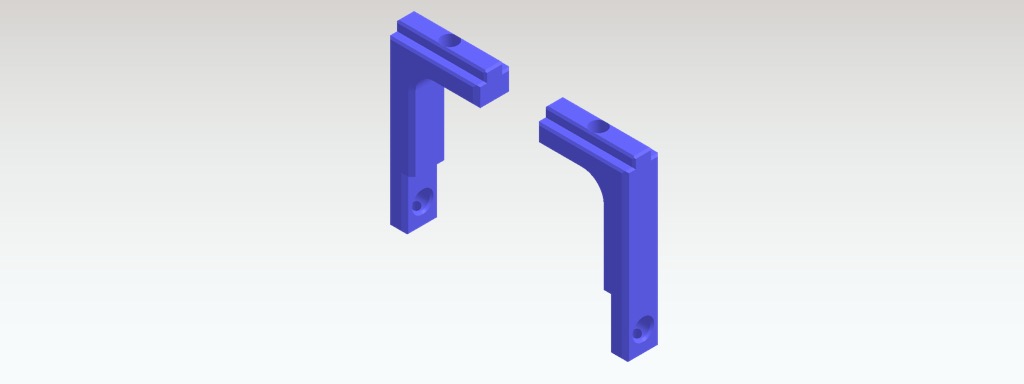

標準アーム

標準アームは様々な長さをご用意しています。測定する位置によって長さを決めます。

標準アーム
標準アーム

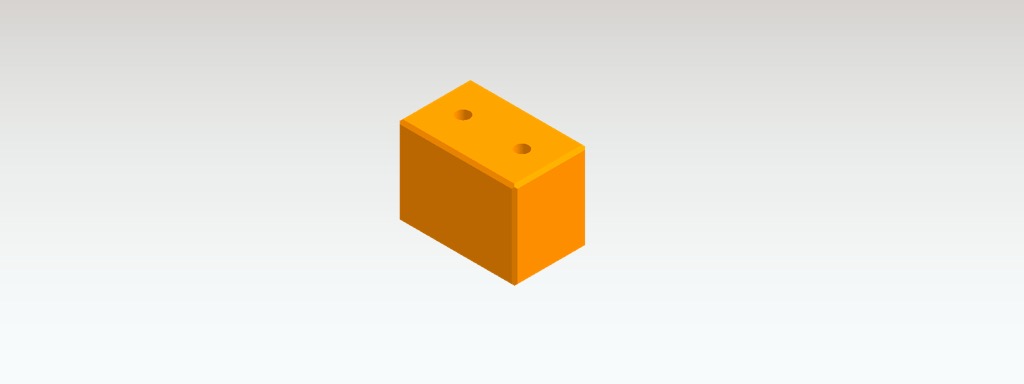

端面受け

端面受けをご利用頂くことで、より安定した測定が可能になります。

端面受け
端面受け

先端R測定子・特殊3点用測定子

歯数が奇数の場合には、測定対象に合わせた専用の測定子が必要です。
お客様の製品に合わせた測定子を設計・製作いたしますのでご相談下さい。

測定子
測定子

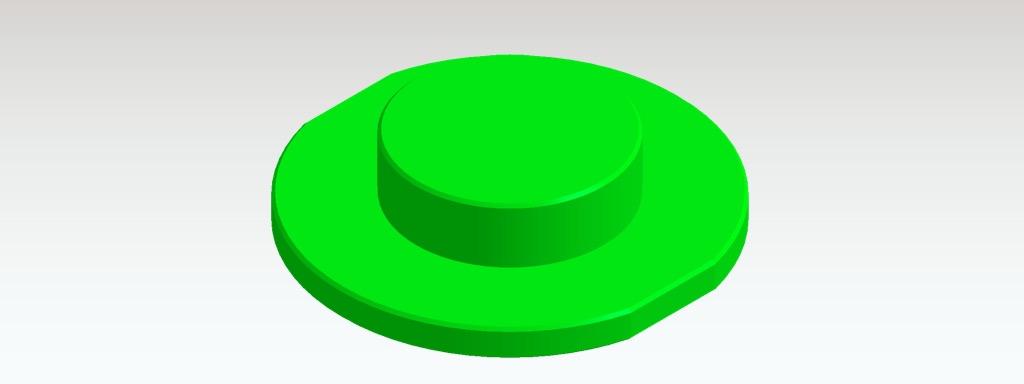

マスタ

測定したい製品の形状に合わせて製作できますので、ご相談ください。

マスタ
マスタ

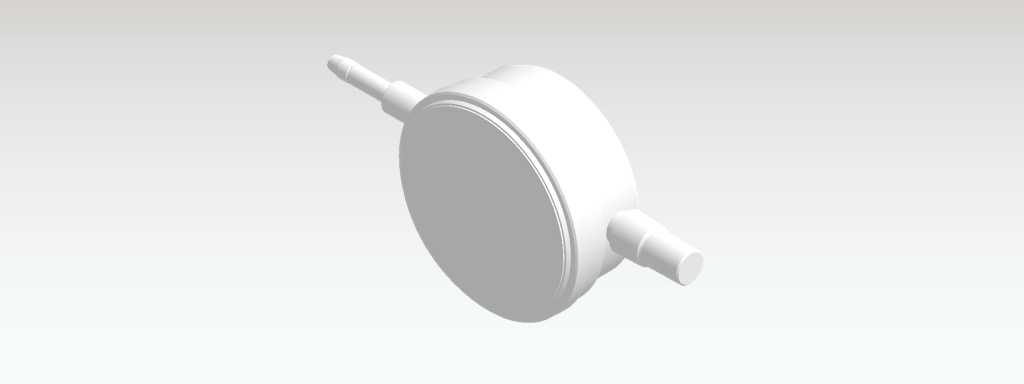

ダイヤルゲージ

ダイヤルゲージは、市販のデジタル式・アナログ式が取り付けできます。ご要望があれば、弊社で取付して納品可能です。

ダイヤルゲージ
ダイヤルゲージ
