内歯車(偶数歯)の大径測定
内歯車(偶数歯)の大径測定

内歯車(偶数歯)の大径測定

測定イメージ

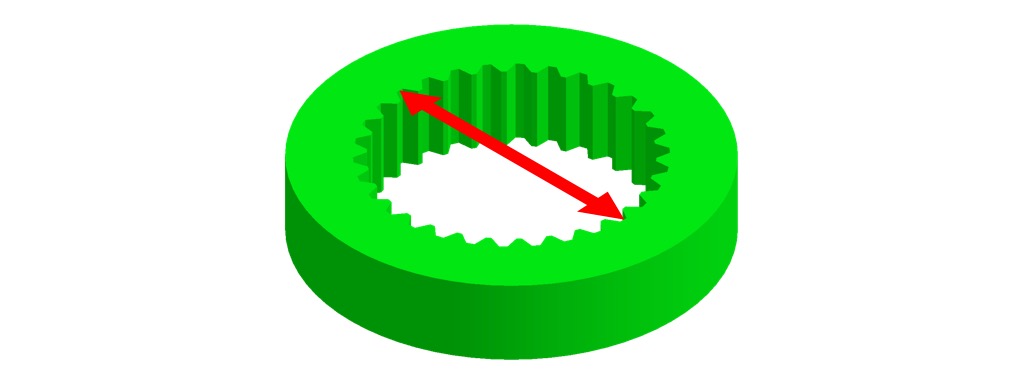

ワークイメージ

ワークイメージ
ワークイメージ

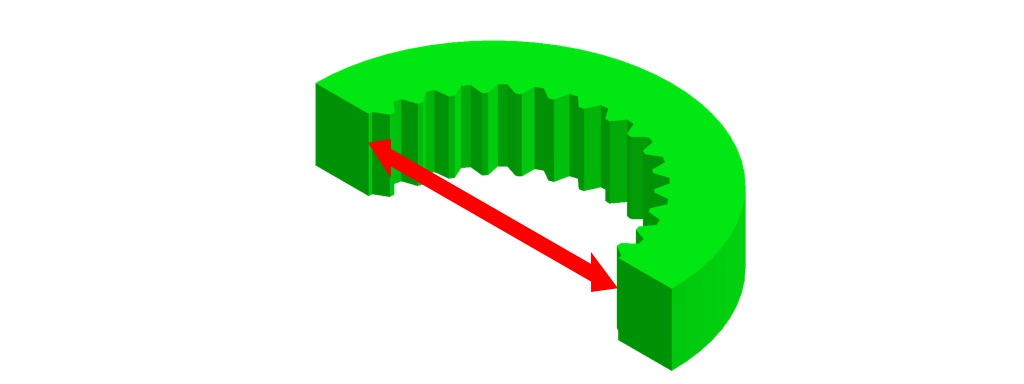

断面

断面
断面

内歯車の大径(歯の谷底)を測定します。この測定は、歯数が偶数の場合です。

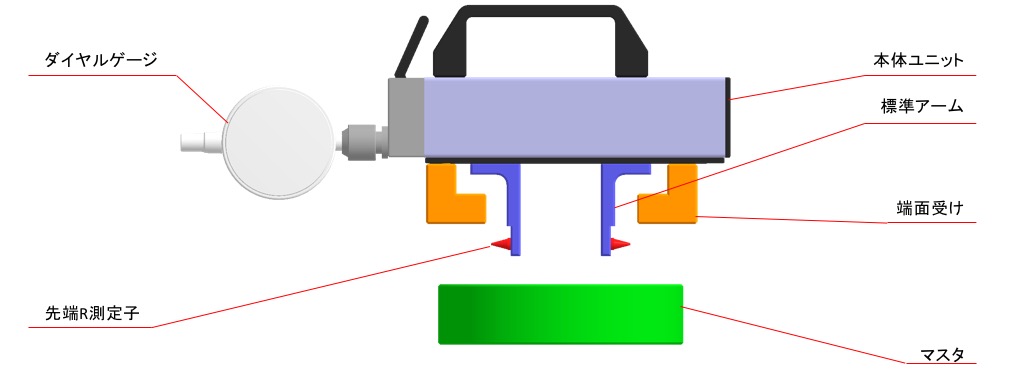

セットイメージ

セット詳細

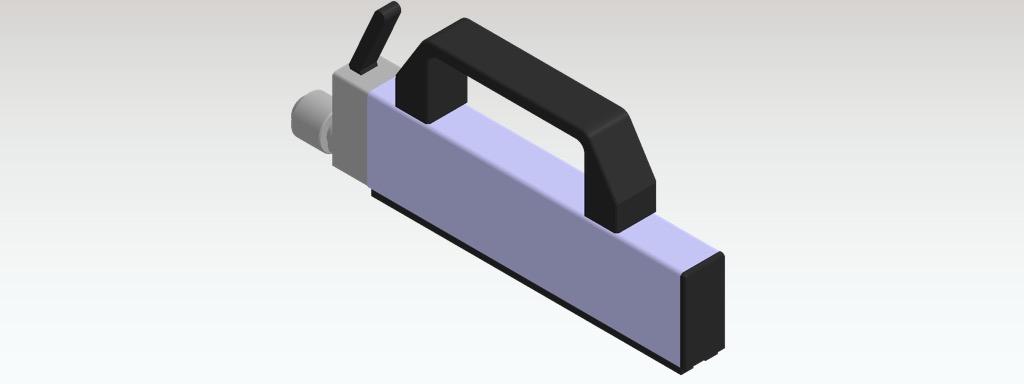

本体ユニット

内径測定用ユニット「NMP CIF-150-C」を使用します。

本体ユニット
本体ユニット

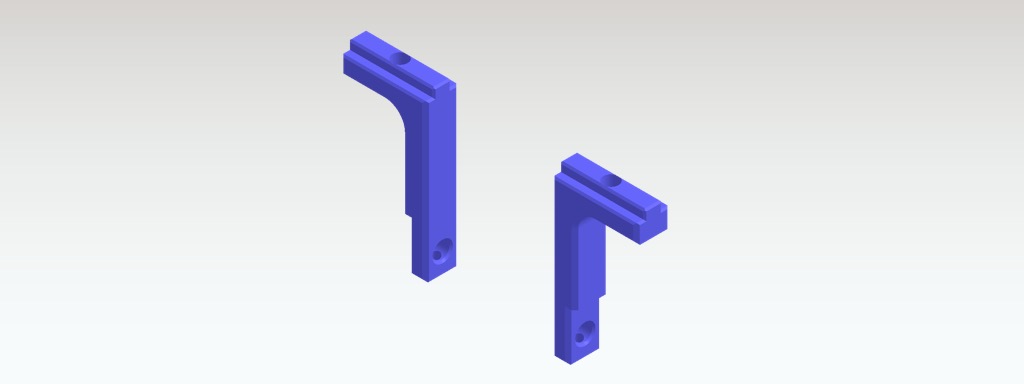

標準アーム

標準アームは様々な長さをご用意しています。測定する位置によって長さを決めます。

標準アーム
標準アーム

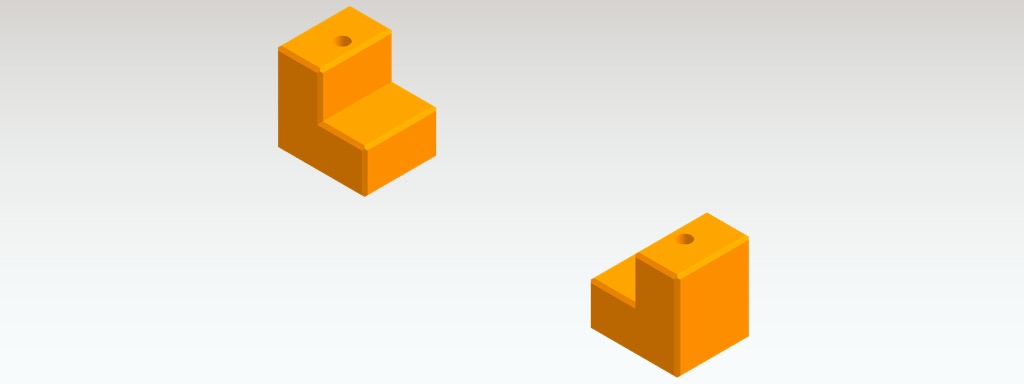

端面受け

端面受けをご利用頂くことで、指定された測定位置でより安定した測定が可能になります。

端面受け
端面受け

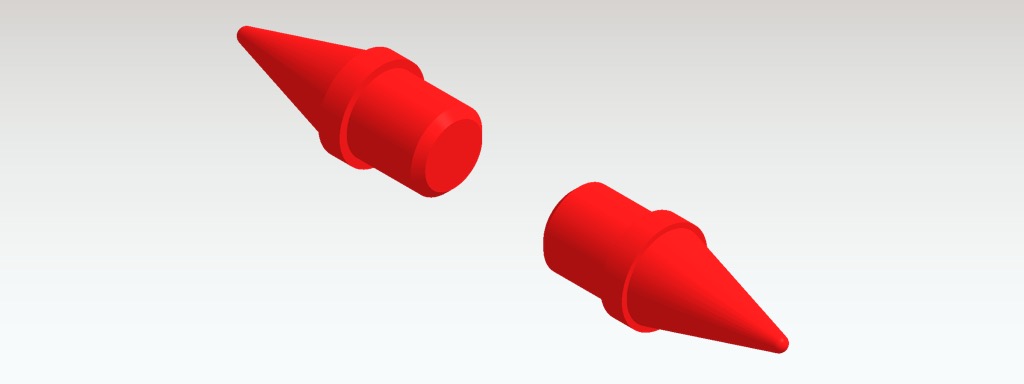

先端R測定子

測定対象に合わせた専用の測定子が必要です。
お客様の製品に合わせた測定子を設計・製作いたしますのでご相談下さい。

測定子
測定子

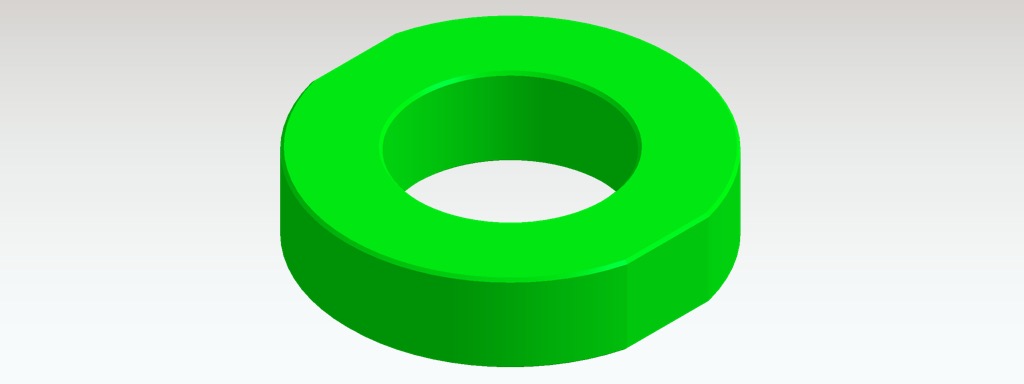

マスタ

測定したい製品の形状に合わせて製作できますので、ご相談ください。

マスタ
マスタ

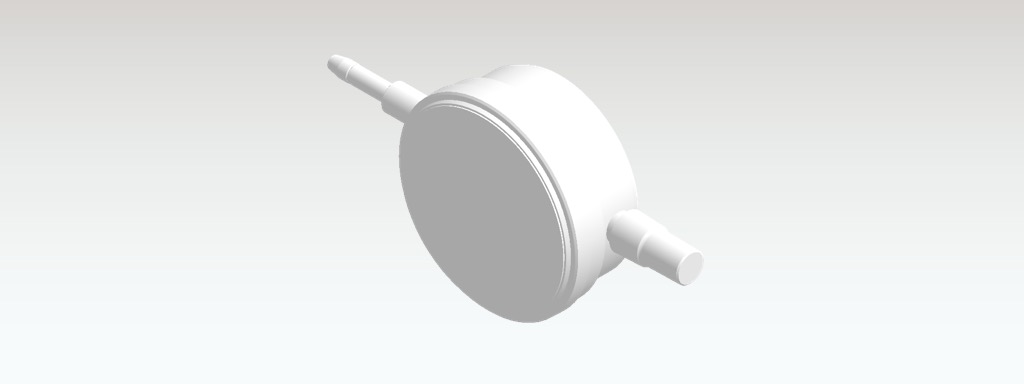

ダイヤルゲージ

ダイヤルゲージは、市販のデジタル式・アナログ式が取り付けできます。ご要望があれば、弊社で取付して納品可能です。

ダイヤルゲージ
ダイヤルゲージ
